Elektrogewinde (Edison) DIN 40400

Bei dem Elektrogewinde nach DIN 40400, das auch als Edisongewinde bekannt ist, handelt es um ein häufig verwendetes Gewinde aus dem Elektronikbereich. Es geht zurück auf einen Entwurf des bekannten amerikanischen Erfinders und Geschäftsmannes Thomas Alva Edison (1847 – 1931), der es bereits 1881 patentieren ließ. Heute ist das Edisongewinde noch immer als Glühlampengewinde bekannt. Glühlampen mit einem E14 oder E27 Sockel sind weit verbreitet und werden auch heutzutage noch immer viel verwendet. Aber auch eine Vielzahl anderer Lampen wird mittels Edisongewinde installiert, von winzigen Lämpchen aus dem Modellbau bis hin zu Lampen in Straßenlaternen oder Scheinwerfern. Daneben wird das Edisongewinde auch für D-Sicherungen genutzt.

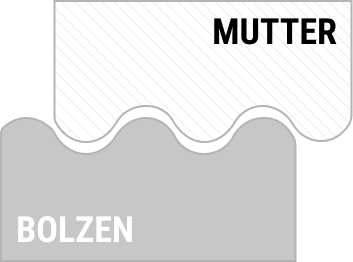

Das Edisongewinde ist ein grobes Rundgewinde. Diese Bauart sorgt dafür, dass Glühlampen ohne großen Aufwand und ohne zusätzliche Hilfsmittel ganz leicht in ihre Fassung eingeschraubt werden können.

Es handelt sich um ein metrisches Gewinde, alle Abmessungen und die Steigung werden in mm angegeben. Die Gewindebezeichnung besteht aus dem Buchstaben E und dem Außendurchmesser in mm.

In der Tabelle für das Edisongewinde sind die gängigen Größen angegeben. Es existieren noch einige weitere Größen für besondere Einsatzgebiete. Neben dem Außendurchmesser und der Steigung enthält die untenstehende Tabelle auch Angaben zum Kernlochdurchmesser. Schneideisen und Gewindebohrer für das Edisongewinde finden Sie auch in unserem Shop, folgen Sie dazu einfach dem Link zur gewünschten Größe.
