Windeisen und Schneideisenhalter – passgenau und massiv

Mit unseren Betätigungswerkzeugen (Windeisen und Schneideisenhalter) von BAER ist das manuelle Gewindebohren ein Kinderspiel! In der Industrie wird häufig der Maschinengewindebohrer eingesetzt, doch es gibt auch Situationen, in denen Gewindebohrer noch manuell bedient werden, beispielsweise beim Nachschneiden oder Neuschneiden von Gewinden.

Unsere Windeisen sind die perfekte Lösung, um beim manuellen Gewindeschneiden den Gewindebohrer einzuspannen. So sitzt das Werkzeug bombenfest und unterstützt Sie dabei, eine größere Hebelkraft auszuwirken. Selbstverständlich erhalten Sie bei uns auch verstellbare Windeisen, die es Ihnen erlauben, unterschiedlich große Bohrer einzuspannen.

Die stabilen Zinkdruckguss-Windeisen lassen sich besonders leicht bedienen und erlauben nicht nur einen schnellen Werkzeugwechsel, sondern verfügen auch über einen einseitig abdrehbaren Hebel, damit Sie mit dem Windeisen auch an schwer zugänglichen Stellen arbeiten können.

Werkzeugknarre für Gewindebohrer

Gewindebohrer Werkzeugknarre mit Ratsche in kurzer Ausführung

Das Betätigungswerkzeug mit Ratsche bieten wir Ihnen in bewährter BAER-Qualität. Wählen Sie – je nach Anwendung – die kurze oder lange Ausführung für Gewindebohrer mit Vierkantschaft. Um den Gewindebohrer einzuspannen, lässt sich das Futter leicht auf- und zudrehen. Mit dem Hebel können Sie das Futter auf Rechts- und Linkslauf stellen. Die Ratschen-Funktion der Werkzeugknarre ist vor allem dann besonders praktisch, wenn Sie das Gewinde in beengten Situationen schneiden müssen.

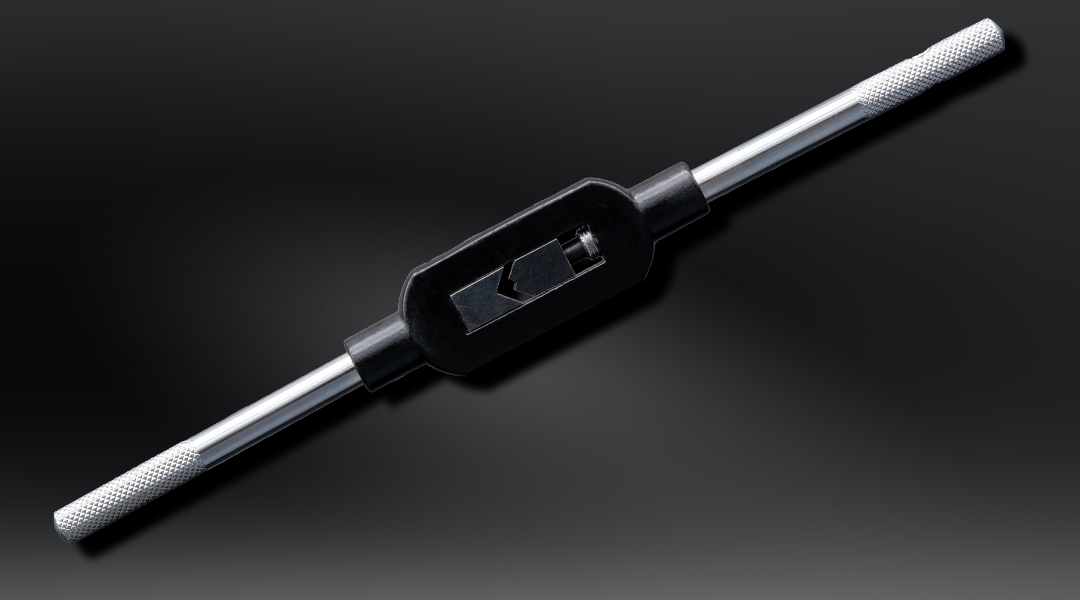

Verstellbares Stahl-Windeisen für Gewindebohrer

Schwarzes verstellbares Windeisen aus Stahl

Im Unterschied zum Druckguss ist das Ganzstahl-Windeisen für höhere Drehmomente, wie man sie zum Beispiel bei größeren Gewindebohrdurchmessern hat, geeignet. Das Haltewerkzeug in Stahl weist hierfür die nötige Stabilität auf. Der verwendete Stahlguss ist deutlich stabiler als die Version in Druckguss und die Verarbeitungsqualität verspricht Ihnen eine lange Werkzeuglebenszeit.

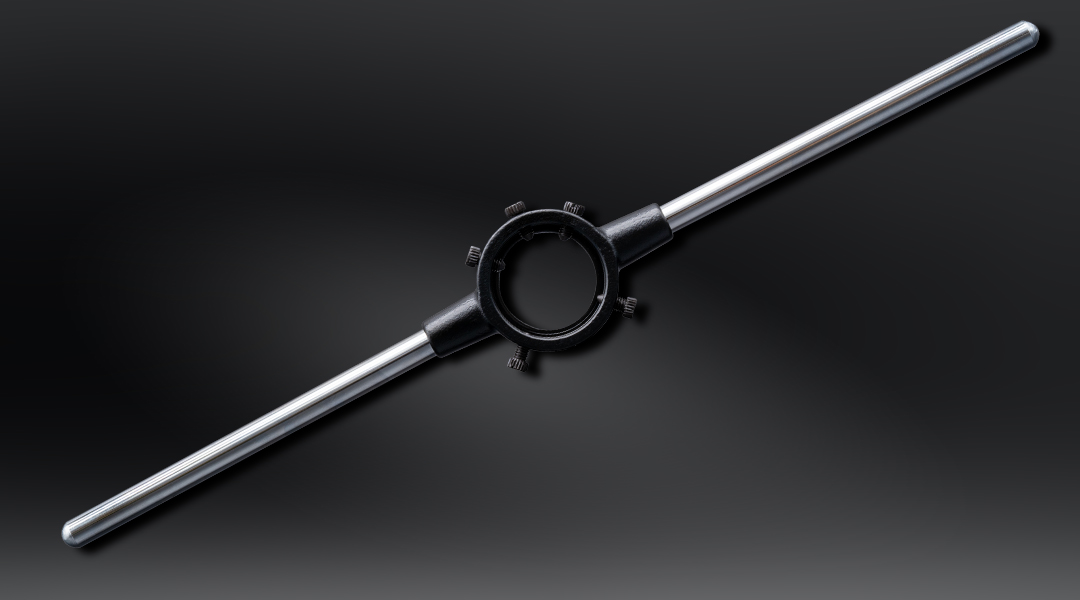

Stahl-Schneideisenhalter

Schwarzer verstellbarer Schneideisenhalter aus Stahl

BAER-Schneideisenhalter aus Stahlguss sind nach DIN gefertigt. Intensive Qualitätsprüfungen sorgen für beste Güte des Materials und des Werkzeuges – und somit für perfekte Ergebnisse und hohe Standzeiten. Wählen Sie Ihren Schneideisenhalter entsprechend dem Außendurchmesser und der Höhe Ihres Schneideisens.

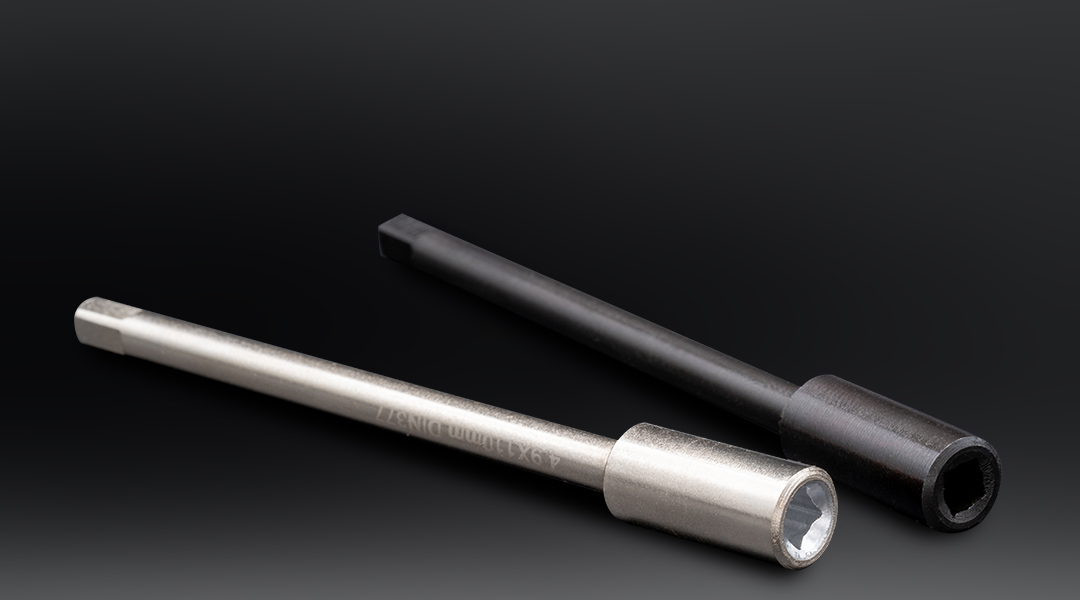

Gewindebohrer-Verlängerungen

Bohren Sie mit Verlängerungen in tiefliegende Innengewinde.

Mit BAER-Gewindebohrer-Verlängerungen nach DIN 10 erreichen Sie auch tiefliegende Innengewinde. Die Verlängerungen werden in das Windeisen eingespannt und der Gewindebohrer in die Verlängerung gesteckt. Sie können mit dieser Verlängerung neben Handgewindebohrern auch weitere Werkzeuge mit Vierkantschaft wie zum Beispiel Schraubenausdreher verlängern. Da die BAER-Gewindebohrer-Verlängerungen aus massivem Stahl gefertigt sind, können sie auch hohe Drehmomente mühelos übertragen.

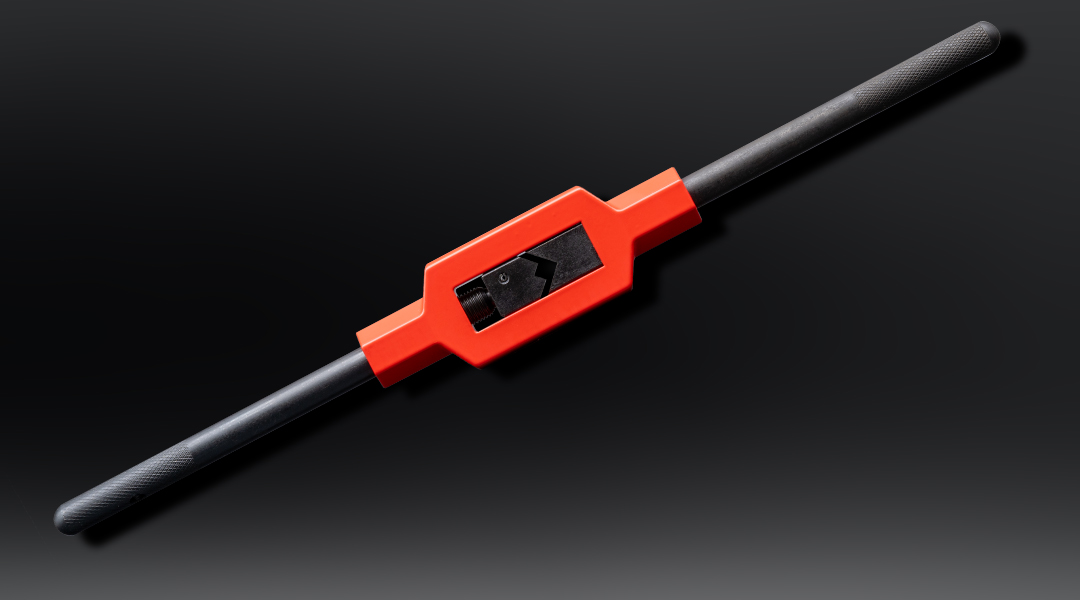

Verstellbares PRO-Windeisen für Gewindebohrer

sehr stabiles Windeisen aus Highend Zinkdruckguss

Das verstellbare Windeisen ist ein Haltewerkzeug, um Innengewinde per Hand zu schneiden. Die Qualität des Windeisens liegt im Highend Zinkdruckguss Körper sowie den Premium Spannbacken, den Haltegriffen und der stabilen Geometrie. Die langen Hebel rechts und links helfen dabei, lotgerecht in die Bohrung zu schneiden und leicht das erforderliche Drehmoment aufzubringen. Die kompakte und robuste Bauweise im Zinkdruckguss sorgt für ein sehr gutes Preis-Leistungsverhältnis. Ein weiterer Vorteil sind die leichte Handhabung und die geringen Wechselzeiten.

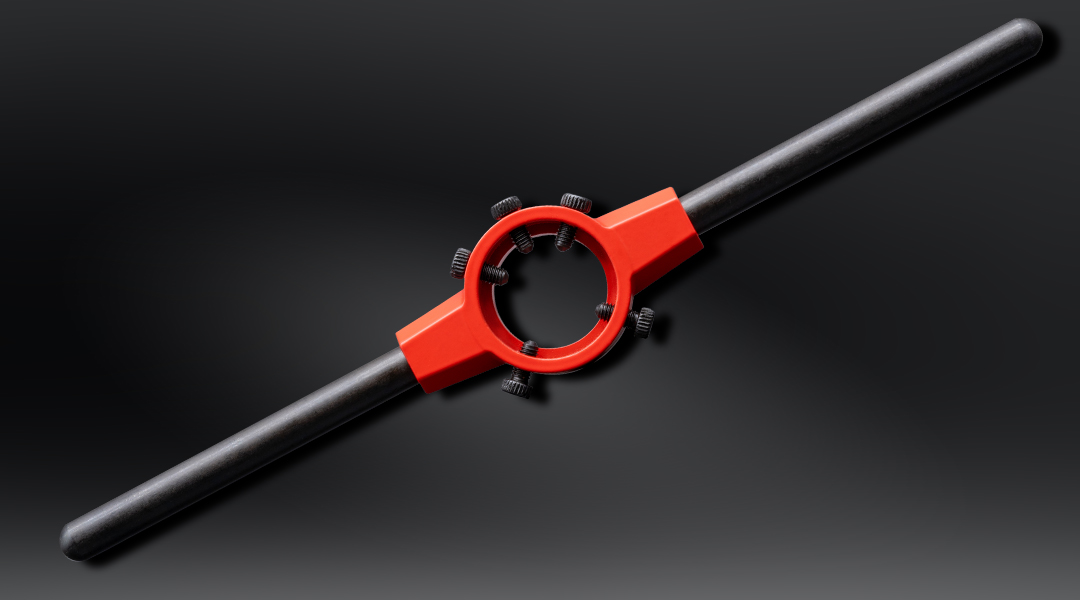

PRO-Schneideisenhalter

sehr stabiler Schneideisenhalter aus Highend Zinkdruckguss

Einen Schneideisenhalter benötigen Sie zur Aufnahmen von runden Schneideisen. BAER-Schneideisenhalter sind nach DIN gefertigt und mit vier, beziehungsweise fünf Befestigungsschrauben bei größeren Durchmessern, versehen. Die Schrauben haben eine Spitze, die sich in den Vorbohrungen der Schneideisen zentriert. Der Schneideisenhalter ist aus Zinkdruckguss gefertigt und ist belastbar und verschleißfest. Profitieren Sie von einem exzellenten Preis-Leistungsverhältnis.

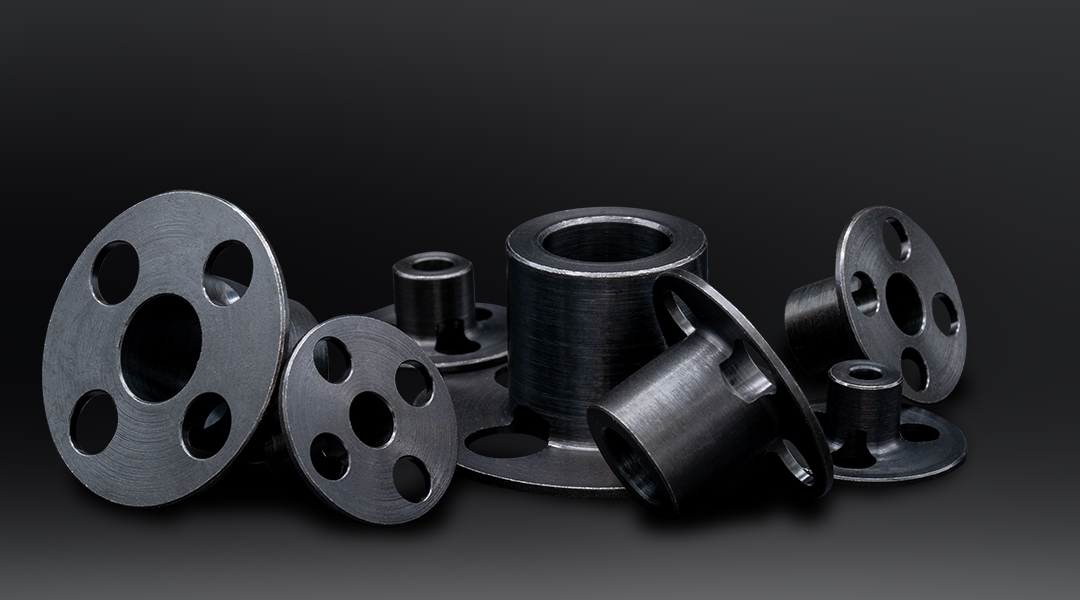

Schneideisenführungen

Schneideisenführungen - die perfekte Lösung für lotrechtes Gewinde

Die Herausforderung beim Schneiden eines Außengewindes ist, das Schneideisen lotrecht an den Bolzen anzusetzen. Die Schneideisenführung wird in den Schneideisenhalter eingesetzt, bevor man das Schneideisen einsetzt. Der Bolzen kann dadurch durch die Bohrung geleitet und das Gewinde dahinter durch das Schneideisen geschnitten werden. Mit der BAER-Schneideisenführung sorgen Sie für eine gerade laufende Schnittrichtung und die Gewindeflanken werden exakt geschnitten. So erhalten Sie ein perfektes, lotrechtes Außengewinde. BAER-Schneideisenführungen sind komplett aus Stahl in gedrehter Qualität gefertigt. Sie heben sich stark von der Zinkdruckguss-Qualität der Mitbewerber ab. Zusätzliche Bohrungen in den Schneideisenführungen sorgen dafür, dass der Span gut ablaufen kann.

Schneideisenhalter und Windeisen – Aussehen und Einsatz

Zu unseren Betätigungswerkzeugen gehören neben den Windeisen als Halterung für Gewindebohrer (Innengewinde) auch Schneideisenhalter. So gesehen handelt es sich auch beim Windeisen nicht um ein Handwerkzeug, sondern eher um einen Werkzeuggriff oder eine Haltevorrichtung.

Beide Werkzeuge sind schon lange bekannt, aber werden heute hochwertiger gefertigt

  • Das Windeisen ist bereits seit mehr als 100 Jahren im Einsatz und ist dabei praktisch unverändert geblieben, wobei das Material sich selbstverständlich verbessert hat. Was damals mit Grauguss hergestellt wurde, besteht heute meistens aus Zinkdruckguss oder hochwertigem Stahlguss und ist daher stabiler und langlebiger als früher.
  • Der Schneideisenhalter ist eine neuere Entwicklung, die vor 100 Jahren noch unbekannt war. Damals wurden die Außengewinde mit Schneidklumpen geschnitten und später durch runde Schneideisen ersetzt. Auch der Schneideisenhalter besteht heute normalerweise aus Zinkdruckguss oder Stahlguss.

Windeisen und Halter für Schneideisen können wir Ihnen in höchster Qualität für passgenaues Arbeiten in verschiedenen Varianten anbieten.

Beide dienen als Werkzeugverlängerung bei manuellen Arbeiten

Verlängerungen und Werkzeughalter zur händischen Betätigung machen die Anwendung von Gewindebohrern und Schneideisen erst möglich. Die verstellbaren Haltewerkzeuge sind aus Zinkdruckguss oder Stahl. Sie üben genügend Drehmoment auf die Gewindebohrer und Schneideisen aus, sodass Sie Ihre Gewinde per Hand schneiden können.

Das Windeisen verleiht Ihnen bei der Arbeit eine größere Hebelwirkung und ein zusätzliches Drehmoment. Das hilft immer dann, wenn Sie auf engstem Raum mit kleinen Handwerkzeugen arbeiten müssen. Durch die Verlängerung, die das Windeisen bietet, haben Sie mehr Reichweite und können effektiver und präzisen arbeiten.

Formunterschiede Windeisen (Vierkant) und Schneideisenhalter (rund)

Jeder nach DIN gefertigte Gewindebohrer hat am Schaftende einen Vierkant. Damit Gewindebohrer und dessen Vierkant zusammenpassen, definiert die Norm DIN 10 die Maße für den Außenvierkant des Gewindebohrers.

Ein Windeisen besteht in der Regel aus zwei Metallstangen sowie einem Mittelteil mit zwei Feststellbacken, die ein flexibles Befestigen des Gewindebohrers erlauben. Je nach Produkt und Ausführung erhalten Sie unterschiedlich lange Windeisen mit verschiedenen Maximalwerten der Spannbacken.

Schneideisen hingegen sind rund und haben Nuten beziehungsweise Bohrungen an der Mantelfläche. Die Maße für die Schneideisen-Durchmesser, Höhen und die Befestigungslöcher/Nuten sind in der DIN EN 22568 (ehemals DIN 223 B) festgelegt. So ist sichergestellt, dass entsprechende Schneideisen in die jeweiligen Schneideisenhalter passen.

BAER-Werkzeughalter sind stabil und langlebig. Überzeugen Sie sich selbst.

Unterschied bei der Anwendung:

  • Der Schneideisenhalter dient zum Schneiden von Außengewinden mit einem Schneideisen
  • Das Windeisen dient zum Schneiden von Innengewinden mit einem Gewindebohrer

Haben Sie noch weitere Fragen dazu oder benötigen Sie Produktdetails zum Beispiel zu unseren Sätzen und Sortimenten, die Sie nicht in der Produktbeschreibung im Shop finden können? Wir stehen Ihnen für alle gewünschten Auskünfte gerne zur Verfügung!

Betätigungswerkzeuge sind unverzichtbare Helfer | Windeisen und Schneideisenhalter von BAER®

BAER-UNI-Produkte – Allrounder Gewindewerkzeuge für beste Ergebnisse

Die UNI-Produkte von BAER zeichnen sich durch ihre universellen Einsatzmöglichkeiten und zugleich hohen Standzeiten aus. Materialgefüge, Geometrien und Beschichtungen haben wir speziell mit unseren Kunden entwickelt, um flexibel und effizient Gewinde herzustellen.

UNIForm – Gewindeformer für alle Anwendungen

Gewindeformer: So stellen Sie Innengewinde maschinell her

Schnell und effizient – so einfach stellen Sie Innengewinde maschinell mit dem Gewindeformer her. Den UNIForm-Gewindeformer können Sie für fast alle Materialien einsetzen. Ihr Vorteil: Die Anwendung ist unkompliziert und das Ergebnis exzellent. So haben Sie wenig Aufwand und sparen dabei noch Kosten.

UNITap – Gewindebohrer für alle Anwendungen

Optimale Ergebnisse mit dem Gewindebohrer in fast allen Materialien.

Die einzigartige Schneidengeometrie kombiniert mit der TiAIN-Beschichtung macht den UNITap-Gewindebohrer zu einem Allrounder: Er kann in fast allen Materialien eingesetzt werden und sorgt für optimale Ergebnisse. So benötigen Sie nur noch einen Gewindebohrer, um alle gewünschten Materialien zu zerspanen. Das spart Zeit und Kosten – eine echte Revolution im Gewindeschneiden.

BAER Top Produkte im Bereich Schneideisenhalter und Windeisen

In unserem umfangreichen Sortiment finden Sie eine große Auswahl an Windeisen und Schneideisenhaltern für den täglichen Bedarf.

Einige Beispiele haben wir für Sie nachfolgend in der Kurzübersicht erfasst, bitte informieren Sie sich in der ausführlichen Produktbeschreibung des Shops detailliert über Eigenschaften, Funktionen, Material und weitere wichtige Punkte. Selbstverständlich können Sie uns auch jederzeit kontaktieren, wenn Sie noch weitere Auskünfte zu den Produkten benötigen.

Beachten Sie bitte auch, dass wir laufend innovative und hochwertige Werkzeuge in unseren Shop aufnehmen, die nachfolgende Übersicht ist daher nur eine Momentaufnahme:

  • Werkzeugknarre für Gewindebohrer – Werkzeug mit Ratsche in kurzer oder langer Ausführung für Gewindebohrer mit Vierkantschaft; leicht bedienbar; Rechts- und Linkslauf einstellbar; ideal für die Arbeit in beengten Verhältnissen
  • Verstellbares PRO-Windeisen für Gewindebohrer – Haltewerkzeug für das manuelle Schneiden von Innengewinden; höchste Qualität (Zinkdruckguss); robust und stabil; leichte Handhabung
  • Verstellbares Stahl-Windeisen für Gewindebohrer – Ganzstahlausführung für höhere Drehmomente; stabil und langlebig
  • PRO-Schneideisenhalter – zur Aufnahme von runden Schneideisen, nach DIN, belastbares Modell aus Zinkdruckguss, verschleißfest.
  • Stahl-Schneideisenhalter – DIN-genormte Stahlgussvariante in höchster Qualität für beste Ergebnisse
  • Schneideisenführungen – für eine gerade Schnittrichtung und ein perfektes lotrechtes Außengewinde
  • Gewindebohrer-Verlängerungen – ideal für tiefliegende Innengewinde, aus massivem Stahl, auch für hohe Drehmomente geeignet, Ausführung nach DIN 10.
