Gewindeformer – für mehr Festigkeit

Zur Herstellung von Innengewinden werden sowohl Gewindebohrer als auch Gewindeformer eingesetzt. Im Gegensatz zu Gewindeschneidern haben Gewindeformer oder auch Gewindefurcher keine Schneiden oder Nuten – höchstens schmale Schmiernuten. Sie arbeiten mit Formkanten und Drückstollen mit Polygonprofil. Da das Gewindeformen zu einer Stauchung und Verformung des Faserverlaufs führt, hat dies eine Kaltverfestigung zur Folge. Das Ergebnis ist eine erhöhte Werkstoff-Festigkeit des geformten Gewindes.

Insbesondere wenn Sie keine Späne wünschen, wie zum Beispiel bei Sacklöchern, ist der Gewindeformer die erste Wahl. Entsprechend des zu bearbeitenden Materials kann die Oberfläche des Werkzeugs veredelt werden.

Maschinengewindeformer mit und ohne Schmiernuten

Bei uns von BAER finden Sie verschiedene Maschinengewindeformer, die für unterschiedliche Werkstoffe geeignet sind. Doch warum ist der Werkstoff wichtig für die Auswahl? Ein Gewindeformer hilft Ihnen dabei, ein Gewinde mit einer höheren Gewindefestigkeit bei gleichzeitig hervorragender Oberflächenstruktur zu formen. Das funktioniert aber nur, wenn das zu bearbeitende Material kalt umformbar ist!

Sie haben die Wahl zwischen:

Maschinengewindeformer ohne Schmiernuten, wie die Standard-Tol. 6HX – für dünne und weiche Werkstoffe und Anwendungen bis zu 1,0 x Durchmesser

Maschinengewindeformer mit Schmiernuten – für Durchgangsgewinde und bei horizontaler Arbeitsweise. Achtung: Sie benötigen mehr Schmierstoffe bei der Herstellung größerer Gewindetiefen (> 1,5 x Durchmesser) und Abmessungen ab 8 mm.

Maschinengewindeformer mit Übermaß, erstellt Gewinde im oberen Bereich der Standardtoleranz

HSSE-PM Maschinengewindeformer mit TiN-Beschichtung für eine höhere härte, bessere Gleiteigenschaften und ein verbessertes Schnittbild

Sondergewindeformer – gerne fertigen wir Ihnen einen individuellen Gewindeformer, der zu Ihren Anforderungen passt und den Sie nicht in unserem Sortiment finden. Bitte sprechen Sie uns gerne darauf an!

Vorteile der TiN-Beschichtung

Wenn Sie sich für einen Gewindeformer mit TiN- oder Titannitrid-Beschichtung entscheiden, haben Sie gleich mehrere Vorteile:

  • Diese Art der Beschichtung ist nicht nur ideal für Gewindeformer und -bohrer, sondern eignet sich auch für andere Werkzeuge, die Sie beim Bohren, Zerspanen oder Umformen oder sogar bei der Kunststoffverformung verwenden.
  • Neben der Vielseitigkeit garantiert diese Beschichtung einen Verschleißschutz und verbessert das Entformen von Spritzgussformen.
  • Die Beschichtung ist optisch ansprechend, da die goldene Farbe sehr attraktiv wirkt – sie dient daher der leichten Erkennung eines hochwertigen Gewindeformers.

Maschinengewindeformer ohne Schmiernuten

Spanlose Gewindeformer für dünne Materialien

Gewindeformer ohne Schmiernuten kommen dann zum Einsatz, wenn Sie dünne und weiche Werkstoffe bearbeiten. Sie sind geeignet für weniger anspruchsvolle Former-Anwendungen bis zu 1,0 x Durchmesser, da sonst der Schmierfilm, aufgrund der fehlenden Schmiernuten, nicht mehr an die Formkanten gelangt.

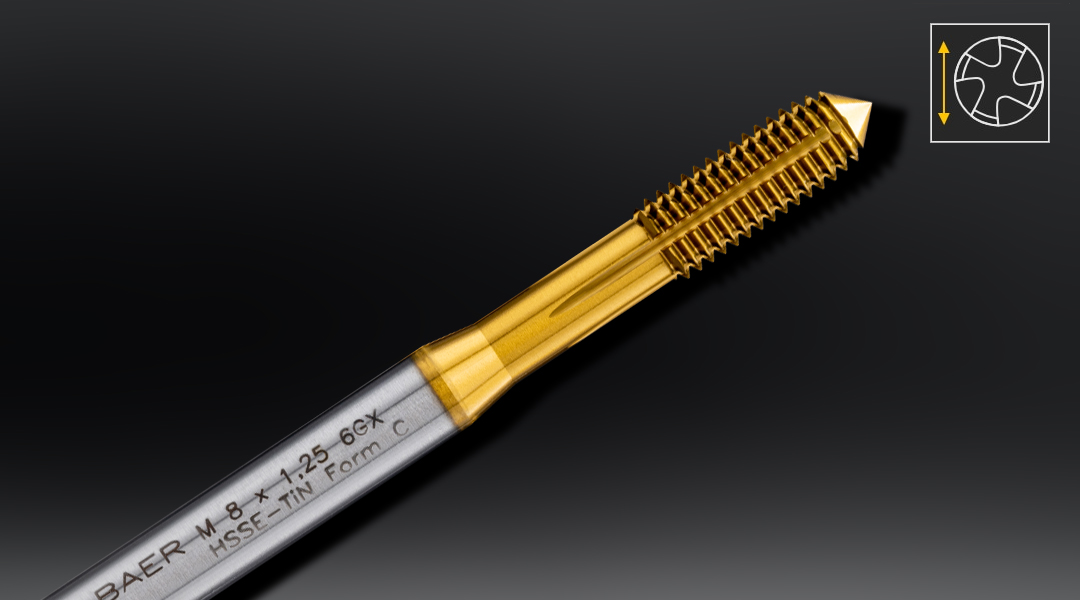

Maschinengewindeformer mit Übermaß

Gewinde Former mit Übermaßtoleranz für Wärmebehandlung

Gewindeformer mit Übermaß haben eine um das Aufmaß beziehungsweise Übermaß weiter oben liegende Toleranz und formen das Gewinde etwas größer. In der nachfolgenden Wärme- und Oberflächenbehandlung des Werkstücks entsteht so ein Gewinde in der Standardtoleranz.

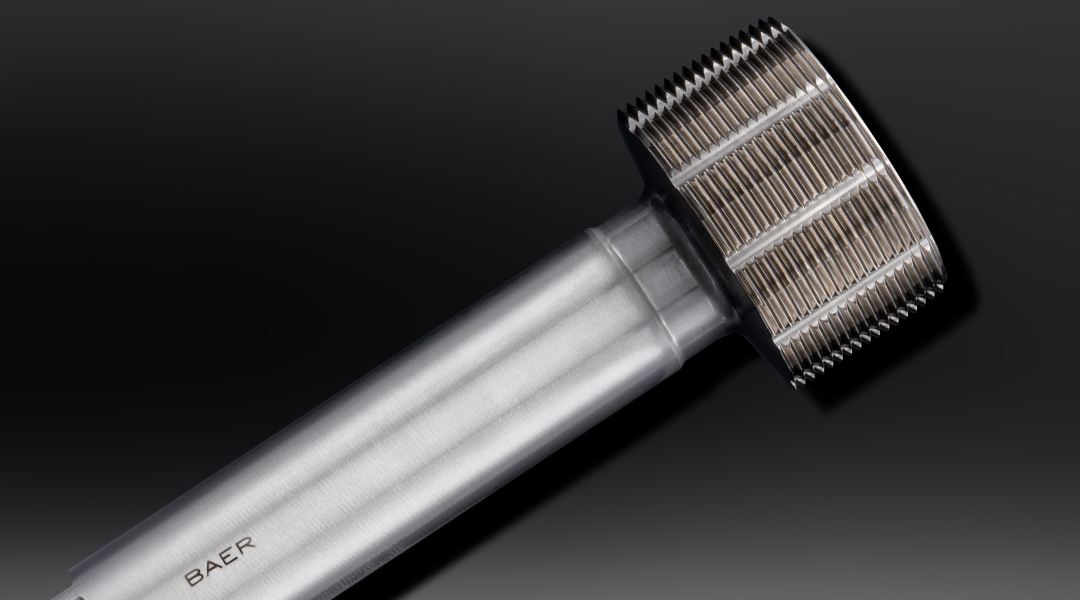

Sondergewindeformer

Ssehr großer Gewindeformer mit vielen Schmiernuten

Sie haben eine spezielle Anforderung an Ihr Werkzeug, die wir nicht in unserem Sortiment führen? Dann sprechen Sie mit uns über Ihre Anwendung. Wir bieten Ihnen Sonderlösungen an, die genau zu Ihren Wünschen passen – auch in kleinen Losgrößen. Genauso arbeiten wir individuell nach Ihren Zeichnungen und fertigen für Sie Ihren Gewindeformer, den Sie benötigen.

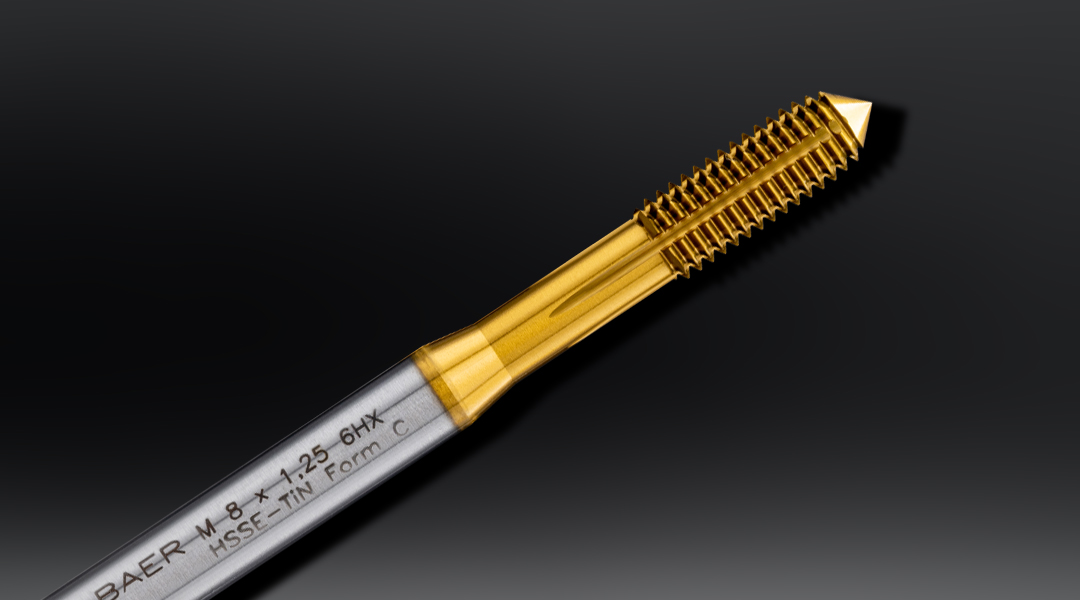

Maschinengewindeformer mit Schmiernuten

Gewindefurcher für spanlose Gewindeherstellung

Gewindeformer mit Schmiernuten verbessern den Kontakt zwischen dem Maschinengewindeformer und der Oberfläche des Werkstoffes. Dies ist bei Durchgangsgewinden und horizontaler Arbeitsweise erforderlich. Eine verstärkte Schmiermittelzufuhr benötigen Sie für die Herstellung von größeren Gewindetiefen über 1,5 x Durchmesser und bei Abmessungen ab 8 mm.

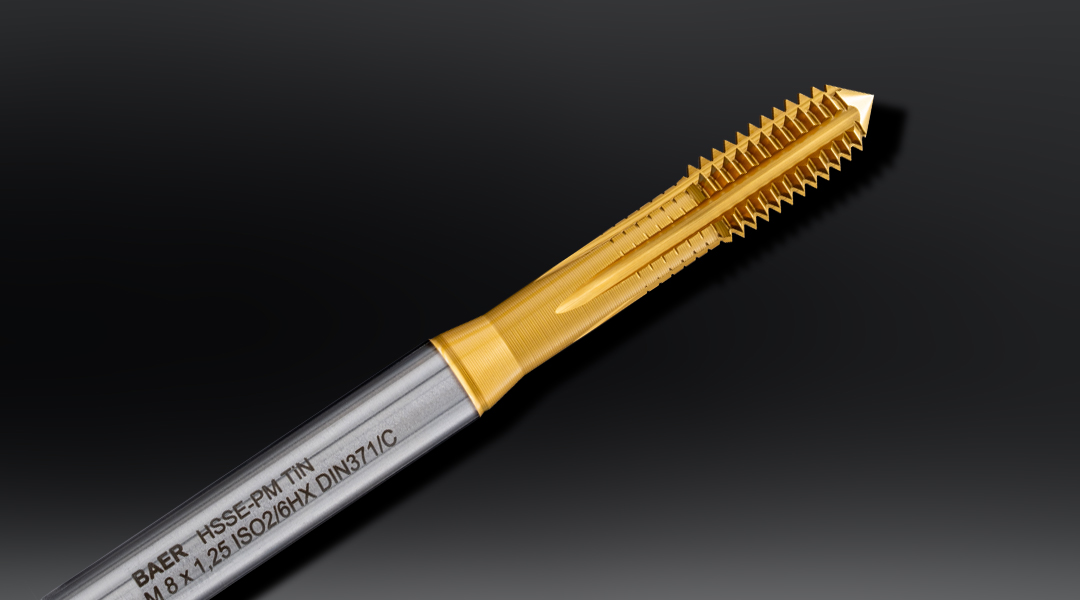

HSSE-PM Maschinengewindeformer

Pulvermetallurgische Gewindeformer für höhere Leistung

HSSE-PM ist ein pulvermetallurgisch hergestellter HSSE-Werkstoff, der sich besonders durch höhere Härte, mehr Zähigkeit und besseres Schliffbild auszeichnet. BAER HSSE-PM Gewindefurcher mit TiN-Beschichtung haben durch die Beschichtung eine höhere Oberflächenhärte und exzellente Gleiteigenschaften für höhere Schnittleistung und Standzeit.

Geeignete Werkstoffe für den Gewindeformer

Beim Einsatz des Gewindeformers müssen Sie darauf achten, nur für Kaltumformung geeignete Werkstoffe zu verwenden.

Mit dem Gewindeformer werden Innengewinde durch Kaltumformung hergestellt, ohne dass Späne anfallen. Die Voraussetzung ist, dass der Werkstoff hierfür geeignet ist. Hierfür muss er gute Fließeigenschaften und eine Mindest-Bruchdehnung von acht Prozent haben. Diese Vorgaben erfüllen unter anderem Leichtmetalle, Rein- und Edelmetalle, weiche Stähle, Baustähle, Edelstähle, Automatenstähle, langspanende Buntmetalle und weiche Bronze, Zink- und Druckguss-Legierungen.

Ungeeignete Materialien für Maschinengewindeformer

Spröde, kurzspanende Werkstoffe mit minimaler Dehnung – wie zum Beispiel Grauguss – lassen sich nicht kaltverformen. Das gilt auch für hochfeste Stähle über 1200 N/mm² oder AISI-Legierungen mit mehr als 12 Prozent Si-Anteil. Hier gelingt eine Kaltverformung allenfalls mit beschichteten Hartmetall-Gewindeformern. Die maximale Gewindesteigung liegt bei 4 mm und der Außendurchmesser bei maximal 60 mm.

Vorteile beim Gewinde formen

  • Höhere Schnittgeschwindigkeit bzw. Formgeschwindigkeit
  • Verbesserte Standzeiten
  • Kein Späneanfall: keine Spanverklemmung, keine Entsorgung der Späne
  • Höhere Werkstofffestigkeit
  • Bessere Oberflächengüte
  • Keine Steigungsfehler
  • Kein unzulässiges Vorweiten
  • Kein Verschneiden



Einschränkungen, die beim Gewindeformen zu beachten sind:

  • Beim Gewindeformen gibt es höhere Anforderungen an die Bohrlochtoleranzen
  • Es entsteht eine höhere Wärmeentwicklung als beim Gewindeschneiden
  • Der Gewindeformer eignet sich nicht als Handwerkzeug
  • Sie können den Gewindeformer nicht für Außengewinde einsetzen
  • Der Gewindeformer kann ebenfalls nicht nachgeschliffen werden
  • Die erzielte Gewindequalität hängt immer von der Qualität des Schmiermittels ab

BAER-UNI-Produkte – Allrounder Gewindewerkzeuge für beste Ergebnisse

Die UNI-Produkte von BAER zeichnen sich durch ihre universellen Einsatzmöglichkeiten und zugleich hohen Standzeiten aus. Materialgefüge, Geometrien und Beschichtungen haben wir speziell mit unseren Kunden entwickelt, um flexibel und effizient Gewinde herzustellen.

UNIForm – Gewindeformer für alle Anwendungen

Universelle Gewindeformer mit oder ohne Schmiernuten

Schnell und effizient – so einfach stellen Sie Innengewinde maschinell mit dem Gewindeformer her. Den UNIForm-Gewindeformer können Sie für fast alle Materialien einsetzen. Ihr Vorteil: Die Anwendung ist unkompliziert und das Ergebnis exzellent. So haben Sie wenig Aufwand und sparen dabei noch Kosten.

UNITap – Gewindebohrer für alle Anwendungen

Allrounder Gewindebohrer für alle Anwendungen

Die einzigartige Schneidengeometrie kombiniert mit der TiAIN-Beschichtung macht den UNITap-Gewindebohrer zu einem Allrounder: Er kann in fast allen Materialien eingesetzt werden und sorgt für optimale Ergebnisse. So benötigen Sie nur noch einen Gewindebohrer, um alle gewünschten Materialien zu zerspanen. Das spart Zeit und Kosten – eine echte Revolution im Gewindeschneiden.

Gängige Fehler, die Sie beim Gewindeformen jedoch vermeiden können

Das Gewinde kommt erst am Ende in das Werkstück – wenn jetzt noch etwas schief geht, könnte das unter Umständen viel Geld kosten. Mit unseren hochwertigen Qualitäts-Gewindeformern sind Sie grundsätzlich bestens ausgerüstet, doch es könnten noch Fehler passieren, die mit dem Gewindeformer selbst nichts zu tun haben.

Achten Sie daher auf folgende gängige Fehlerquellen:

  • Es kommt zu einer unsauberen Gewindeoberfläche. Hier sind mehrere Ursachen möglich, die Sie von vornherein ausschalten können. Achten Sie auf eine gute Kühlschmierung und eine ausreichend hohe Ölkonzentration in Ihrer Emulsion sowie eine gute Materialanhaftung am Werkzeug.
  • Es kann passieren, dass das Gewinde nicht vollständig ausgeformt ist. Auslöser dafür ist meistens eine zu groß gewählte Vorbohrung.
  • Das Gewinde könnte überformt sein. In diesem Fall wurde der Durchmesser der Vorbohrung zu klein gewählt und möglicherweise eine unzureichende Kühlschmierung mit einer zu niedrigen Ölkonzentration gewählt.

Warum spielt die Schmierung beim Gewindeformer so eine große Rolle?

Ohne eine ausreichend gute Schmierung kann der Schmierfilm reißen und es kommt in der Folge zu Werkstoffaufschweißungen. Diese führen zu unsauberen Gewindeoberflächen oder sogar – was für Sie noch schlimmer ist – zum Werkzeugbruch. Die am Gewindeformer angebrachten Schmiernuten unterstützen den Schmiereffekt sogar bei tiefen Gewinden optimal. Dadurch verbessern sich gleichzeitig die Standzeit sowie die Gewindeoberfläche.

Unterschied zwischen Gewindebohrer und Gewindeformer

Ein Gewinde können Sie nicht nur mit dem Gewindeformer (auch Gewindefurcher genannt) machen, sondern auch mit einem Gewindebohrer. Doch wo liegt der Unterschied?

  • Der Gewindeformer ist stärker belastbar als der Gewindebohrer und hat daher die höhere Standzeit.
  • Das Gewinde und die Oberfläche sind beim Gewindeformer besser, weil hier während des Prozesses keine Materialfasern zerstört werden.
  • Der Gewindeformer kann spanlos Innengewinde herstellen und dies schnell und präzise.
  • Der Gewindeformer ist für größere Gewindetiefen besser geeignet als der Gewindebohrer.

Besuchen Sie auch unsere weiteren Websites:

Gewindeformer kaufen – jetzt bei den Profis von BAER

Meist liegt die Gewindeherstellung am Ende der Prozesskette. Umso wichtiger ist die Qualität und Zuverlässigkeit der Gewindewerkzeuge. Unsere erfahrenen Anwendungstechniker beraten Sie gerne über die optimale technische und wirtschaftliche Lösung zur Gewindeherstellung.

Darum ist unser Online-Shop die beste Wahl für Sie, wenn Sie einen Gewindeformer kaufen wollen:

Es macht uns glücklich, wenn unsere Kunden zufrieden sind. Daher legen wir höchsten Wert auf einen zuvorkommenden Kundenservice, angefangen bei der ausführlichen Beratung beim Einkauf bis hin zur kompetenten Kundenbetreuung. Sie können unserer langjährigen Expertise vertrauen und unsere Servicemitarbeiter alles fragen, was Ihnen auf dem Herzen liegt.

Auch unsere Qualität muss immer passen. Daher stellen wir selbst die höchsten Ansprüche an unsere hochwertigen Produkte. Wir kaufen nur beste Rohstoffe und wählen den richtigen Zulieferer, vor allem legen wir aber Wert auf ein präzises Herstellungsverfahren, welches durch die akribische Warenendkontrolle abgerundet wird. So können wir sicherstellen, dass nur ausgezeichnete Produkte unser Haus verlassen. Wir streben außerdem immer nach neuen Entwicklungen, um Ihnen ein einfacheres Arbeiten mit unseren Werkzeugen zu ermöglichen und Ihnen schnell exzellente Resultate zu liefern.

Überzeugen Sie sich jetzt von unseren Produkten und unserem Service und bestellen Sie den Gewindeformer Ihrer Wahl im Baer Online-Shop! Sie haben noch Fragen zu, Thema Gewindeformer? Dann nehmen Sie gerne schriftlich oder telefonisch Kontakt zu uns auf!
