BAER Gewindelehren – Gewinde maßgenau prüfen

Mit BAER Gewindelehren können Sie Ihre Innen- und Außengewinde genau prüfen. Messen Sie im Handumdrehen mithilfe der Gewindelehre, ob Ihr metrisches Gewinde der Norm entspricht. Unsere Gewindelehren in Form von Lehrdornen oder Lehrringen sorgen für exakte Maßgenauigkeit bei der Messung. Auf Wunsch lassen wir die Gewindelehren gerne für Sie nach DIN, ISO oder ANSI herstellen und verschicken sie mit beigelegtem Prüfzertifikat. So können Sie sichergehen, dass bei Ihren Gewinden alles stimmt.

Die Qualität Ihres Gewindes ist entscheidend für den gesamten Betrieb Ihres Bauteils. Deswegen gewährleisten wir Ihnen auch eine optimale Qualität für die Prüfung Ihrer Gewinde. Hergestellt aus hochwertigem Sonderlehren-Stahl sind die Gewindelehren von BAER besonders beständig. So lassen sich Innen- und Außengewinde auch für eine lange Zeit zuverlässig prüfen.

Die passende Gewindelehre für Innen- und Außengewinde

Mit den BAER Gewindelehren stimmt Ihr Gewinde endlich mit den gängigen Normen überein, denn so können Sie es zuverlässig und regelmäßig überprüfen. Dazu sollten Sie aber auch die gängige Zimmertemperatur (ca. 20°C) einhalten. Denn andernfalls kann es zu einer Ausdehnung der Bauteile kommen, die das Ergebnis verfälscht. Welche die richtigen Gewindelehren für Ihr Innen- oder Außengewinde sind, zeigt die Übersicht über unser breites Angebot.

Gewinde-Grenzlehrdorne

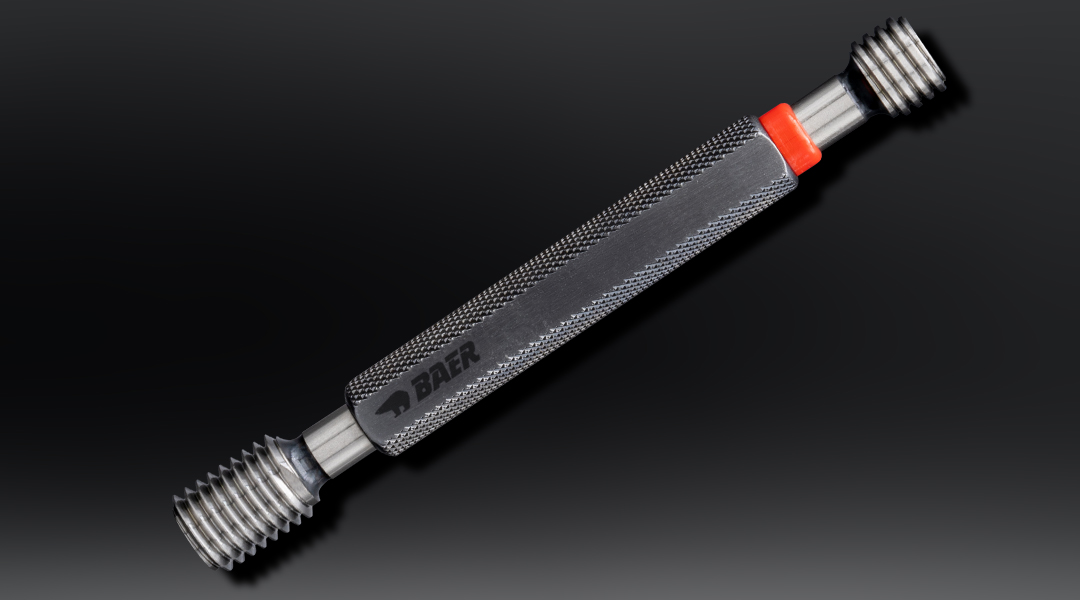

Gewinde-Grenzlehrdorn mit Gut-Seite und Ausschuss-Seite

Der Gewinde-Grenzlehrdorn vereint den Gewinde-Gutlehrdorn und den Gewinde-Ausschusslehrdorn. So prüfen Sie Innengewinde mit einer einzigen Lehre. Die Gut-Seite hat ein vollständiges Gewindeprofil, das sich beim Prüfen vollständig im Gewinde per Hand eindrehen lassen muss. Anders die Ausschuss-Seite – sie hat ein verkürztes Gewindeprofil. Lässt sie sich weiter als zwei Umdrehungen eindrehen, ist das geschnittene Gewinde nicht in Ordnung.

Gewinde-Ausschusslehrdorne

Gutlehrdorn prüft das Größtmaß des Gewindes

Überschreitet der Istflanken-Durchmesser des Innengewindes das vorgeschriebene Größtmaß? Das können Sie zuverlässig mit dem geeichten Gewinde-Ausschusslehrdorn feststellen. Wenn Sie den Gewinde-Ausschusslehrdorn in das Gewinde von beiden Seiten per Hand nicht mehr als zwei Umdrehungen einschrauben können, ist Ihr Gewinde maßhaltig. Nicht geprüft werden der Innengewinde-Außendurchmesser und Innengewinde-Kerndurchmesser.

Gewinde-Ausschusslehrringe

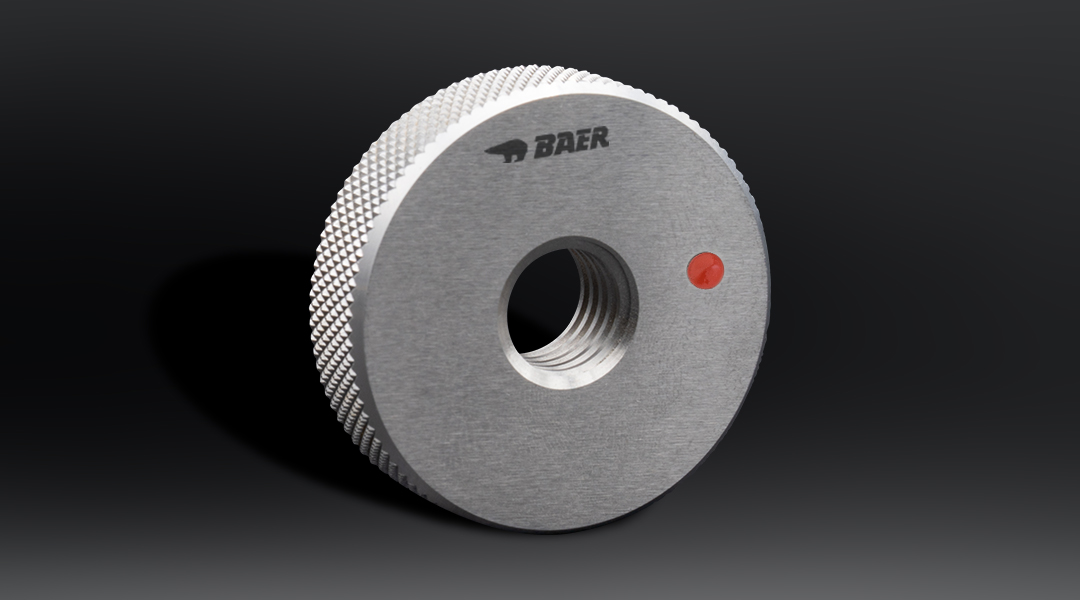

Gewinde Ausschuss-Lehrring für Kleinsmaßprüfung

Ausschusslehrringe haben verkürzte Gewindegänge und dürfen sich nicht vollständig aufdrehen lassen. Hier gelten maximal zwei Umdrehungen als Richtwert. Der BAER-Gewinde-Ausschusslehrring prüft den Istflankendurchmesser des Außengewindes, das mindestens das vorgeschriebene Kleinstmaß aufweisen muss. Nicht geprüft werden der Außen- und der Kerndurchmesser.

Gewinde-Gutlehrdorne

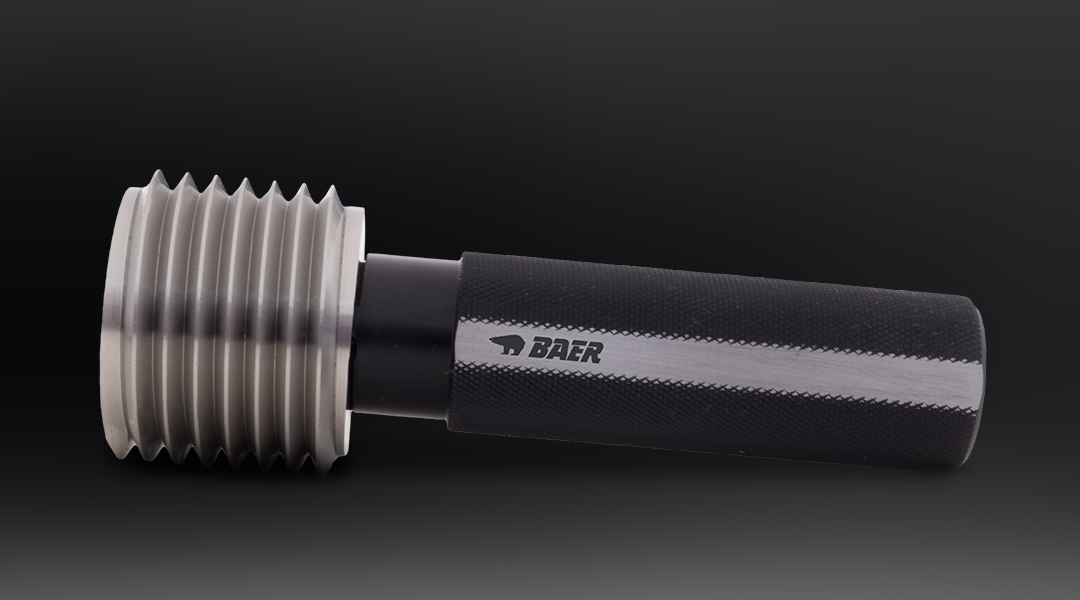

Gutlehrdorn prüft die Einschraubbarkeit des Innengewindes

Mit dem BAER-Gewinde-Gutlehrdorn testen Sie zuverlässig Ihre geschnittenen oder geformten Innengewinde. Hierbei wird das sogenannte Paarungsmaß des Innengewindes und die Einschraubbarkeit überprüft. Das Gewindeprofil des Lehrdorns muss sich dabei von Hand vollständig und leicht in das Gewinde eindrehen lassen. Der Gutlehrdorn ist aus hochwertigem Sonder-Lehrenstahl gefertigt und gehärtet, entspannt und fein geschliffen.

Gewinde-Gutlehrringe

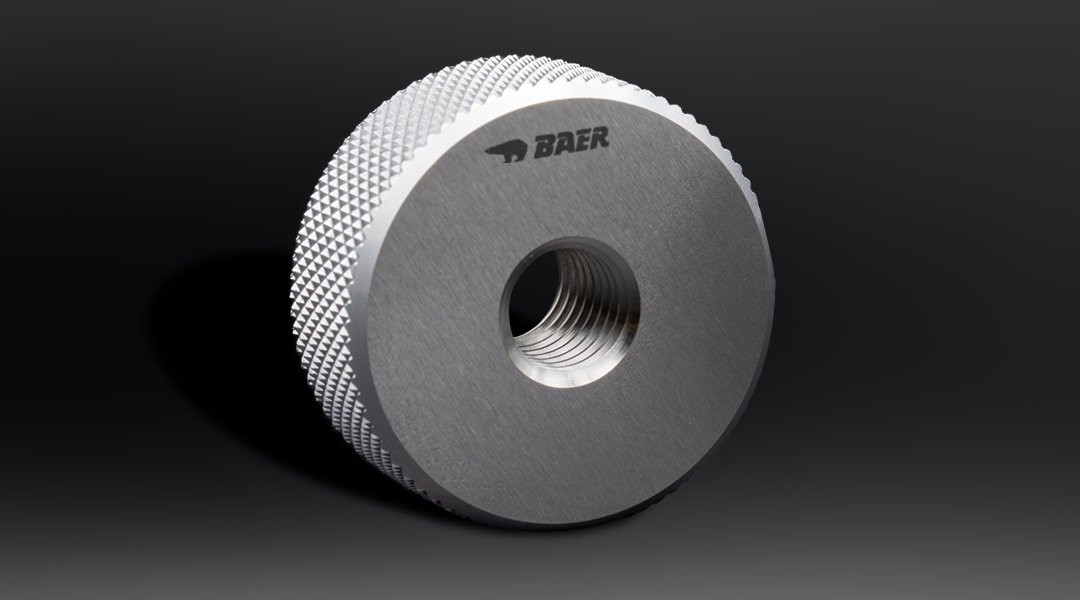

Gewinde Gutlehrring prüft Aufschraubbarkeit des Außengewindes

Beim Prüfen des Außengewindes muss sich das volle Gewindeprofil des Lehrrings komplett auf das Gewinde aufdrehen lassen. Der BAER-Gutlehrring prüft das sogenannte Paarungsmaß sowie die Aufschraubbarkeit. Da sich der Gewinde-Gutlehrring schneller abnutzt, sollte er mit dem Abnutzungsprüfdorn immer wieder überprüft werden. Mit dem Gewinde-Grenzlehrring, auch Lehrmutter genannt, prüfen Sie den Flanken- und Kerndurchmesser von Außengewinden. Das Material der Gewinde-Gutlehrringe besteht aus hochwertigem Sonder-Lehrenstahl. Dies ermöglicht Ihnen, Ihre Lehrringe lange für eine zuverlässige Gewindeprüfung einzusetzen.

Gewindelehren zum Prüfen von Innengewinden

Die Norm für einen Gewinde-Grenzlehrdorn des metrischen Innengewindes ist DIN ISO 1502. Danach muss die Gewindelehre gefertigt sein, um ein Innengewinde genau zu prüfen. In unserem Angebot finden Sie Lehren, mit denen sich die unterschiedlichsten Gewinde prüfen lassen. Für Regel-, Grob- und Feingewinde finden Sie ebenso die passende Lehre wie für Rohr- oder Trapezgewinde.

Gewinde-Gutlehrdorn: Mit dieser Gewindelehre testen Sie schnell und zuverlässig Ihr metrisches Innengewinde. Denn diese Gewindelehre ist mit einem genormten Gewindeprofil ausgestattet, das sich beim Gewinde optimal und exakt eindrehen lassen sollte. Die feine Schleifung sowie die präzise Ausarbeitung sorgen für eine ganz genaue Abmessung, auf die Sie sich verlassen können. Entspricht das Gewinde der Toleranz, so lässt sich der Gewinde-Gutlehrdorn vollständig und ohne Kraft in das Gewinde eindrehen.

Gewinde Ausschusslehrdorn: Testen Sie blitzschnell, ob Ihr Innengewinde der Norm entspricht. Mit dieser Gewindelehre geht das einfach und zuverlässig. Drehen Sie es einfach in Ihr Gewinde ein und testen Sie, ob der Flankendurchmesser das genormte Maß überschreitet oder nicht. Das ist der Fall, wenn er sich mehr als zwei Umdrehungen in das Gewinde eindrehen lässt.

Gewinde-Grenzlehrdorne: Dies ist unsere Zwei-in-Eins Lösung bei der Gewindeprüfung. Denn diese Lehrdorne vereint Gewinde-Gutlehrdorn und Gewinde-Ausschlusslehrdorn auf praktische Weise. Zum Prüfen Ihres Gewindes drehen Sie einfach die Gutlehrdorn-Seite in das entsprechende Gewinde ein. Bei einem gut genormten Gewinde sollte es sich ohne Probleme vollständig eindrehen lassen. Das können Sie auch mit der Ausschuss-Seite noch einmal genauer nachprüfen. Denn lässt sich diese verkürzte Seite mehr als zwei Umdrehungen in Ihr Gewinde eindrehen, können Sie sicher sein, dass es nicht der Norm entspricht und der Flankendurchmesser zu groß ist.

Außengewinde prüfen – die passenden Gewindelehren

Auch um Ihr Außengewinde zu prüfen, stellt BAER Ihnen das passende Werkzeug bereit. Zur Prüfung von Außengewinden sind Gewinde-Lehrringe eine optimale Wahl. Auch hier finden Sie wieder eine Auswahl für unterschiedliche Ansprüche.

Gewinde-Gutlehrringe: Diese Gewindelehre sollte sich bei einem Gewinde, das der Norm entspricht, komplett aufdrehen lassen. Doch auch die Abnutzung dieses Werkzeugs sollte für optimale Ergebnisse regelmäßig überprüft werden.

Gewinde-Ausschusslehrring: Im Gegensatz zum Gutlehrring ist diese Gewindelehre verkürzt. Das bedeutet: In diesem Fall sollte sich der Ring nicht mehr als zwei Umdrehungen aufdrehen lassen. Wenn er dieses Maß überschreitet, ist das Gewinde zu klein und entspricht nicht dem Maß und der Norm, die es haben sollte.

BAER-UNI-Produkte – Allrounder Gewindewerkzeuge für beste Ergebnisse

Die UNI-Produkte von BAER zeichnen sich durch ihre universellen Einsatzmöglichkeiten und zugleich hohen Standzeiten aus. Materialgefüge, Geometrien und Beschichtungen haben wir speziell mit unseren Kunden entwickelt, um flexibel und effizient Gewinde herzustellen.

UNIForm – Gewindeformer für alle Anwendungen

Schmiernuten am Gewindeformer

Schnell und effizient – so einfach stellen Sie Innengewinde maschinell mit dem Gewindeformer her. Den UNIForm-Gewindeformer können Sie für fast alle Materialien einsetzen. Ihr Vorteil: Die Anwendung ist unkompliziert und das Ergebnis exzellent. So haben Sie wenig Aufwand und sparen dabei noch Kosten.

UNITap – Gewindebohrer für alle Anwendungen

Gewindebohrer mit Maschinenbetätigung

Die einzigartige Schneidengeometrie kombiniert mit der TiAIN-Beschichtung macht den UNITap-Gewindebohrer zu einem Allrounder: Er kann in fast allen Materialien eingesetzt werden und sorgt für optimale Ergebnisse. So benötigen Sie nur noch einen Gewindebohrer, um alle gewünschten Materialien zu zerspanen. Das spart Zeit und Kosten – eine echte Revolution im Gewindeschneiden.

Gewindelehren und Zubehör kaufen bei BAER

BAER ist seit 40 Jahren Ihr zuverlässiger Partner in der Gewindebearbeitung. Kaufen Sie Gewindelehren in unserem Onlineshop und profitieren Sie von herausragender Qualität, dem besten Preis-Leistungs-Verhältnis und kompetenter Beratung durch unsere Experten.

Mit unserer langjährigen Erfahrung statten wir Profis in der Gewindebearbeitung mit bärenstarken Profi-Werkzeugen aus. Neben Gewindelehren finden Sie auch sonst alles in unserem Onlineshop, was Sie für exakte und optimale Gewinde brauchen.

Zur Reparatur oder Stärkung von Gewinden schauen Sie sich unbedingt unsere leistungsstarken Gewindeeinsätze von BaerCoil und BaerFix an. Außerdem finden Sie dort ganze Reparatursets, um kaputte oder verschlissene Gewinde schnell und zuverlässig zu reparieren.

Entspricht das Gewinde, welches Sie mit der Gewindelehre gemessen haben, nicht der Norm, können Sie es mit einem Gewinderestaurierer nachschneiden oder mit einem Gewindeformer in die richtige Form bringen.

Natürlich finden Sie auch zur Gewindeherstellung eine große Auswahl an Gewindebohrern und Gewindeschneidern. Bei Fragen sprechen Sie uns gerne an und wir helfen Ihnen mit einer kompetenten und fachmännischen Beratung weiter. Entdecken Sie einen vielseitigen Onlineshop, der Ihnen alles bietet, was Sie für die Gewindebearbeitung brauchen.
